PE 100 BİRLEŞTİRME YÖNTEMLERİ
Polietilen borular, özellikle PE 100 tipi, su, gaz ve sanayi hatlarında kullanılan dayanıklı ve uzun ömürlü borulardır.
Bu boruların doğru ve güvenli bir şekilde birleştirilmesi, sistemin verimliliğini ve uzun ömürlülüğünü doğrudan etkiler.
Müşterilerimize en kaliteli ve güvenli birleşim yöntemlerini sunarak, projelerinin başarısını sağlamayı hedefliyoruz. PE 100 boruların birleşiminde yaygın olarak kullanılan yöntemler şunlardır:
1. Elektrofüzyon Kaynak Yöntemi

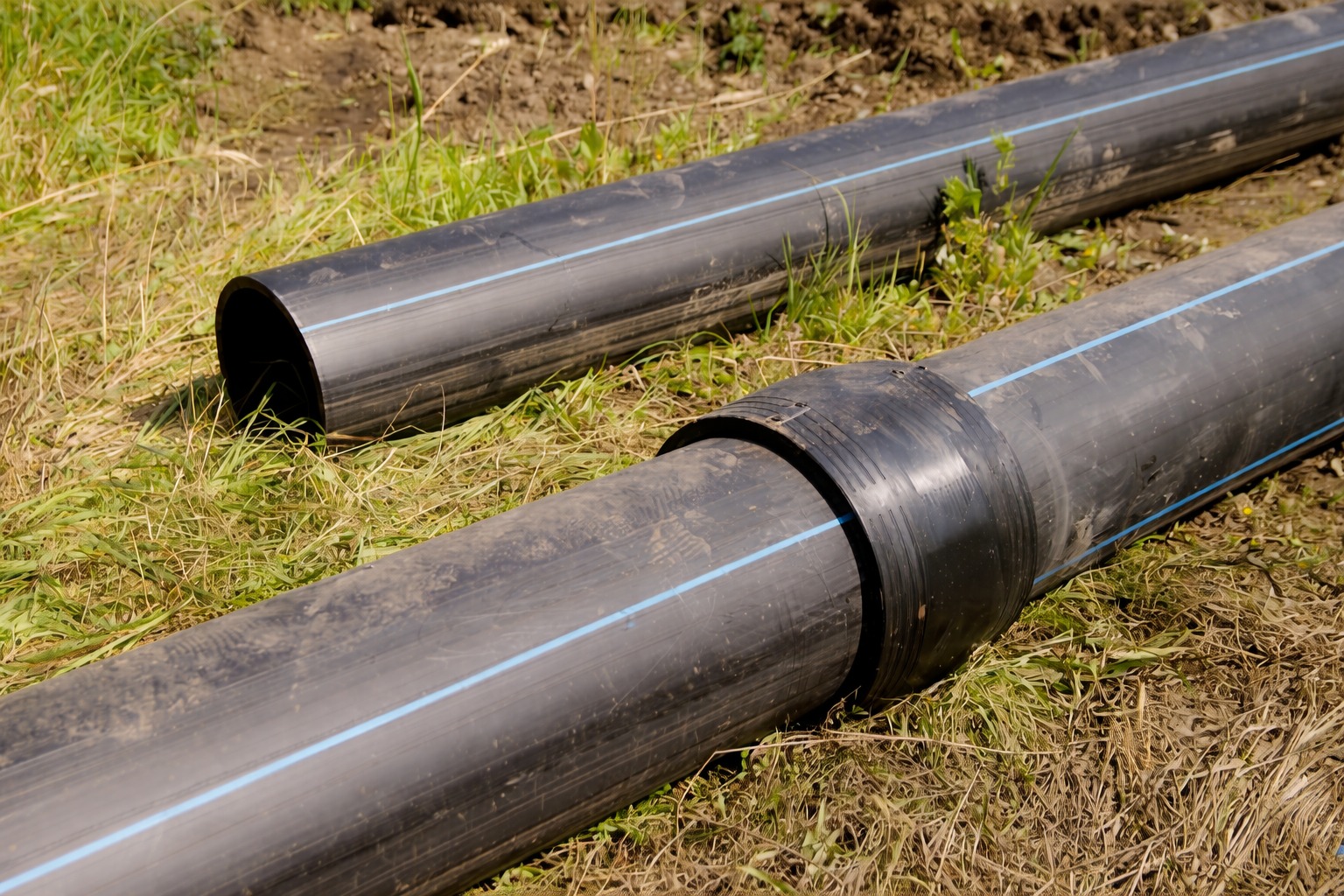

Elektrofüzyon kaynak işlemi, PE 100 borularının birbirine güvenli bir şekilde bağlanmasını sağlayan ve yaygın olarak kullanılan bir kaynaştırma yöntemidir.
Bu yöntem, boruların uçlarına yerleştirilen manşonlar aracılığıyla elektrik akımı ile ısıtma sağlanarak, boruların birbirine kaynaşmasını temin eder.
Uygulama Şartları:
• Elektrofüzyon kaynağı, HDPE ve PE 100 gibi aynı hammaddeden yapılmış borular arasında kullanılır.
• Eriyik akış hızı, PE 100 elektrofüzyon kaynak için 0.2-1.3 gr/10 dk arasında olmalıdır.
• Kaynak yapılacak alan, kötü hava koşullarından korunmalıdır. Özellikle rüzgar, yağmur, kar gibi dış etkenlerden etkilenmemelidir.
• Kaynak ortam sıcaklığı 5°C ile 50°C arasında olmalıdır.
• Makinelerde barkod okuyucu ve otomatik parametre yükleme özellikleri bulunmakta olup, doğru ve verimli kaynak sağlanmaktadır.
Kaynak Prosedürü:
Boruların uçları düzgün bir şekilde kesilir ve kaynak yapılacak ek parçaya kadar yerleştirilir.
Kaynak yüzeyi temizlenerek oksidasyon giderilir.
Ek parça, uygun sıcaklık ve parametreler doğrultusunda boruya yerleştirilir.
Kaynak makineleri, barkod okutma veya manuel parametre girişiyle çalıştırılır.
Kaynak tamamlandıktan sonra sistem, kaynak işleminin doğruluğunu kontrol eder ve tamamlanmış kaynağı onaylar.
Elektrofüzyon kaynak makinelerimizin sağladığı yüksek hassasiyet, her türlü projede verimli ve güvenli bağlantılar yapmamıza olanak sağlar.
2. Alın Kaynak Yöntemi

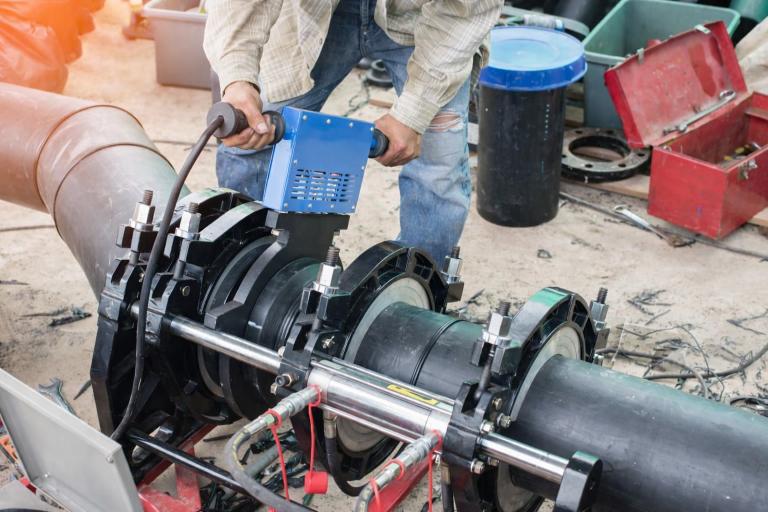

PE 100 boruların birleştirilmesinde bir diğer etkili yöntem Alın Kaynağı (Butt Welding) işlemidir. Bu yöntem, boru uçlarının ısıtılarak birbirine doğrudan kaynak yapılmasını sağlar. Alın kaynağı, özellikle büyük çaplı borularda ve yüksek et kalınlıklarında tercih edilmektedir.
Uygulama Şartları:
• Alın kaynağı yöntemi, 50 mm ile 1600 mm arasında değişen çaplarda borular için uygundur.
• Boruların et kalınlıkları eşit olmalı ve herhangi bir fark varsa, bu fark %10’u geçmemelidir.
• Kullanacağımız makineler sertifikalı olup, yüksek kalite standartlarında işlem yapmamızı sağlar.
• Kaynak yapılacak yüzeylerin, işlem öncesinde temizlenmesi ve oksidasyonun giderilmesi gerekmektedir.
Kaynak Prosedürü:
• Boruların uçları traşlanarak düzgün bir hale getirilir.
• Temizleme işlemi sonrasında, kaynak yapılacak yüzeyler alkolle temizlenir.
• Alın kaynağı yapılacak alan, 200-220°C sıcaklığa getirilir ve borular birleştirilir.
• Borular kaynak işlemi sırasında, eşit basınç ve ısıda tutulmalıdır. Boruların birleşme basıncı ve kaynak süreleri dikkatlice kontrol edilmelidir.
• Kaynak işlemi sonrasında, sistem soğuma aşamasına alınır ve boruların birleşme basınçları denetlenir.
Isınma süresi(dk)= t*12/60
Soğutma süresi(dk)=t*90/60
t=Boru et kalınlığı
Alın kaynağı yöntemi, özellikle büyük çaplı ve yüksek et kalınlıklarındaki borularda kullanılır. Bu yöntemde en yüksek verimliliği sağlamak için son teknoloji makineler kullanılmaktadır.
Genel Dikkat Edilmesi Gereken Hususlar:
• Kaynak işlemleri her zaman uzman personel tarafından yapılmalı, kullanılan makineler düzenli olarak bakım ve kontrol edilmelidir.
• Boruların birleştirilmesinde çevresel faktörler, özellikle hava koşulları, önemli bir rol oynar. Bu nedenle uygun koruma önlemleri alınmalıdır.
• Ürün kalitesine dikkat edilerek, gerekli teknik donanım ve sertifikasyona sahip ekipmanlar kullanılarak uzun ömürlü ve güvenli bağlantılar sağlanmaktadır.
2. Kaplin Adaptörü İle Birleştirme Yöntemi

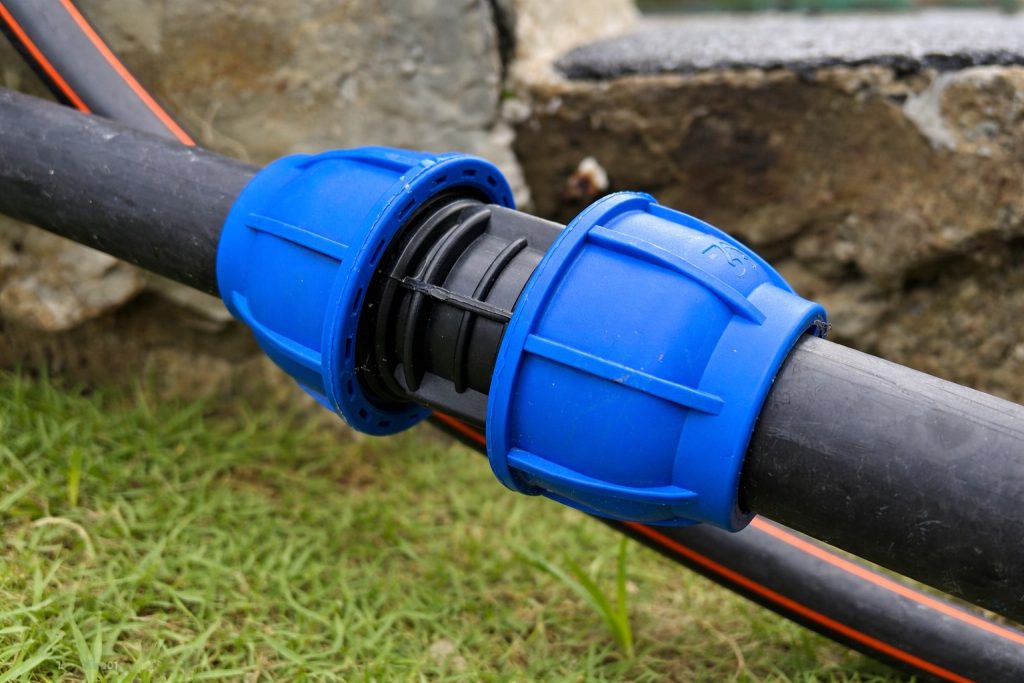

Kaplin adaptörü, PE 100 borularını birbirine bağlamak için kullanılan mekanik bir bağlantı elemanıdır. Genellikle boru hatlarında, farklı çaplardaki boruları birbirine bağlamak ya da boru sistemlerinde hızlı ve güvenli bir geçiş sağlamak amacıyla kullanılır. Kaplin adaptörleri, boruların kaynaklanması veya elektrofizyon kaynağı yapılması gereksiz hale getirebilir, böylece işlem süresi kısalır ve işçilik maliyetleri düşer.
Uygulama Şartları:
• Kaplin adaptörü, PE 100 borularını birbirine bağlamak için kullanılır ve genellikle boruların diametreleri arasında geçiş yapılacaksa tercih edilir.
• Kaplin adaptörleri, özellikle boru hatlarında düşük basınç sistemlerinde ya da geçici bağlantılarda etkili sonuçlar verir.
• Bağlantı işlemi için kullanılan kaplin adaptörlerinin kaliteli malzemeden yapılmış olması ve doğru standartlara sahip olması gerekmektedir.
• Uygulama öncesi boru uçlarının düzgün ve temiz olması sağlanmalıdır.
Kaynak Prosedürü:
Boru uçlarının hazırlığı: Boruların uçları düzgün bir şekilde kesilir ve kaplin adaptörüne takılacak şekilde temizlenir.
Kaplin adaptörünün yerleştirilmesi: Kaplin adaptörü, boru uçlarına yerleştirilir. Borunun dış yüzeyine uygun şekilde oturan adaptör, boru ile güvenli bir bağlantı oluşturacak şekilde yerleştirilir.
Bağlantı yapma: Kaplin adaptörü, genellikle vidalı bir bağlantı elemanıyla boruya sıkıca bağlanır. Boru ile adaptör arasındaki sızdırmazlık, o-ring contalar veya özel sızdırmazlık elemanları ile sağlanır.
Test etme: Bağlantı tamamlandıktan sonra, sistemde herhangi bir sızıntı olup olmadığını kontrol etmek için basınç testi yapılır.
Genel Dikkat Edilmesi Gereken Hususlar:
• Kaplin adaptörü bağlantısı yapmadan önce, boru uçlarının temizliği büyük önem taşır. Oksitlenmiş veya kirli yüzeyler, bağlantının güvenli olmasını engelleyebilir.
• Bağlantı sırasında kullanılan sızdırmazlık elemanlarının doğru ve eksiksiz olduğundan emin olunmalıdır.
• Kaplin adaptörleri genellikle düşük basınçlı sistemlerde kullanıldığından, yüksek basınçlı hatlar için uygun olmayan bağlantı türleri olabilir.
• Kullanılacak kaplin adaptörlerinin kalitesine dikkat edilmesi, sistemin güvenli ve uzun ömürlü olmasını sağlar.
